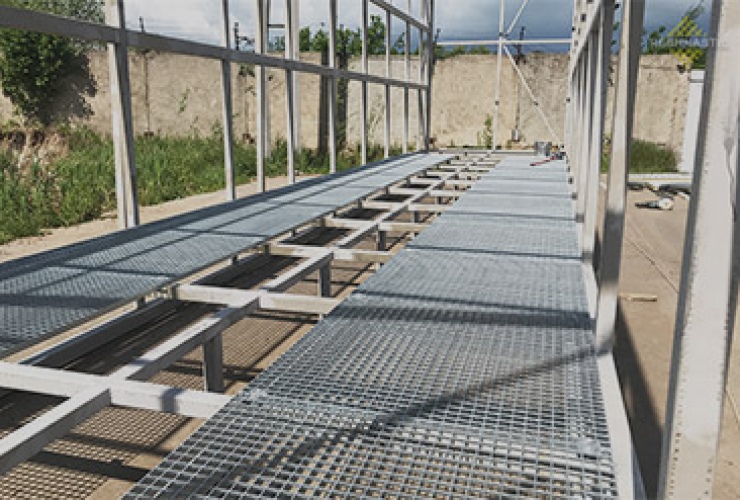

Площадки со сложной геометрией встречаются на промышленных объектах, в энергетике, на складах, в центрах обработки данных и на предприятиях с большим количеством инженерных коммуникаций. Их форма редко ограничивается обычным прямоугольником. В конструкции приходится учитывать колонны, трубопроводы, кабельные трассы, опоры оборудования, лестничные проемы и технологические люки.
В таких условиях решетчатый настил нельзя подбирать только по площади. Основная задача заключается в том, чтобы правильно разделить площадку на секции, обеспечить опирание несущих полос и сохранить возможность монтажа без подрезки изделий на объекте.
С чего начинается подбор настила
Первым этапом становится анализ фактической геометрии площадки. Для нового объекта обычно используют рабочие чертежи металлоконструкций. При реконструкции желательно дополнительно проверить размеры на месте, поскольку существующие балки и опоры могут иметь отклонения от первоначального проекта.
На схеме должны быть указаны:
- контуры площадки;
- расположение несущих балок;
- проемы и технологические отверстия;
- трубы, стойки и другие элементы, проходящие через настил;
- зоны со съемными секциями;
- направление движения персонала.
Чем точнее исходные данные, тем меньше доработок потребуется во время монтажа.

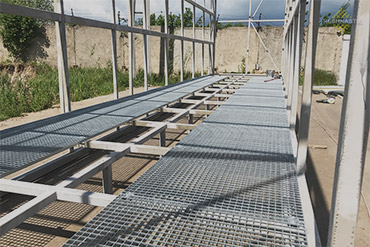

Разбивка площадки на секции
Площадку сложной формы не стоит изготавливать в виде нескольких чрезмерно крупных элементов. Такие секции сложнее перевозить, поднимать на отметку и устанавливать между уже смонтированными конструкциями.
Настил разбивают на модули так, чтобы каждый элемент имел надежное опирание и оставался удобным для монтажа. При этом слишком мелкая разбивка также нежелательна. Она увеличивает количество стыков и креплений, усложняет маркировку и делает монтажную схему менее понятной.
Размер секций выбирают с учетом массы, условий доступа, расположения ограждений и возможности использования подъемной техники. Для помещений с плотной компоновкой оборудования обычно применяют более компактные элементы.
Направление несущих полос
Одна из наиболее частых ошибок при проектировании заключается в неправильной ориентации настила. Основную нагрузку воспринимают несущие полосы, поэтому они должны располагаться между опорами и перекрывать расчетный пролет.
Поперечные элементы соединяют полосы между собой, но не заменяют несущую часть конструкции. Если секцию развернуть неправильно, ее жесткость заметно снизится.
На площадках сложной формы направление несущих полос необходимо указывать для каждого элемента отдельно. Особенно это важно возле углов, вырезов и участков с разной схемой опирания.
Вырезы под коммуникации
Вырезы выполняют под трубы, кабельные лотки, колонны, стойки ограждений и элементы оборудования. Их размеры должны учитывать не только фактический габарит препятствия, но и допустимый монтажный зазор.
Слишком маленький вырез не позволит установить секцию. Чрезмерно большой создаст широкий зазор, который может быть неудобен или небезопасен для персонала. Кроме того, крупный вырез уменьшает количество несущих полос и может повлиять на жесткость изделия.
Если часть полос приходится удалить, иногда требуется обрамление выреза или дополнительная опора. Такое решение необходимо предусмотреть в проекте, а не принимать уже во время монтажа.
Участки вокруг оборудования
Возле технологического оборудования геометрия площадки часто меняется из-за выступающих узлов, трубопроводов и необходимости оставить доступ для ремонта. Настил не должен мешать открытию дверей шкафов, демонтажу агрегатов и обслуживанию арматуры.
Отдельные секции можно сделать съемными. Это позволяет получить доступ к коммуникациям под площадкой или освободить пространство для замены оборудования. Размер и масса съемного элемента должны позволять персоналу безопасно демонтировать его без тяжелой техники.
Перед запуском в производство также важно проверить, можно ли физически установить секцию в проектное положение. Иногда элемент соответствует контуру площадки, но его невозможно завести между ограждением, трубами и соседним оборудованием.
Стыки и крепления
Секции должны плотно примыкать друг к другу, но небольшой монтажный зазор все равно необходим. Он компенсирует производственные допуски и упрощает установку. При этом зазоры не должны создавать перепады или опасные участки на проходе.
Каждая секция закрепляется на опорной конструкции. Количество креплений зависит от размеров элемента, условий эксплуатации и положения площадки. На наружных участках учитывают ветровое воздействие, а возле оборудования — возможную вибрацию.
Крепления желательно размещать так, чтобы к ним сохранялся доступ при обслуживании. Это особенно важно для съемных элементов.
Почему подрезка на объекте нежелательна
Попытка упростить проект и оставить окончательную подгонку монтажникам обычно приводит к дополнительным расходам. Резка увеличивает сроки работ, нарушает защитное покрытие и ухудшает внешний вид конструкции.
После изменения размеров на объекте необходимо обработать открытые кромки и восстановить антикоррозионную защиту. Кроме того, подрезка несущих полос без проверки может снизить жесткость секции.
Точная деталировка на этапе проектирования почти всегда выгоднее, чем последующая доработка готового настила.
От чертежа к готовой площадке
Для площадок сложной геометрии особенно важна понятная монтажная схема. Каждая секция получает собственное обозначение, которое соответствует ее месту на чертеже. Маркировка упрощает раскладку элементов и снижает вероятность ошибок.
Компания «Решнастил» изготавливает решетчатый настил для площадок сложной формы по проектной документации заказчика. При подготовке заказа учитываются схема опирания, направление несущих полос, расположение вырезов, условия монтажа и необходимость демонтажа отдельных секций.
