Как чертежи КМД превращают сложную площадку в комплект готовых панелей
Кратко: при изготовлении нестандартного сварного настила недостаточно передать производителю общие размеры площадки. Необходима монтажная раскладка, в которой определены размеры каждой панели, направление несущих полос, вырезы, обрамления, крепления и маркировка. Чертежи КМД связывают проектную документацию с реальными изделиями и позволяют сократить объём доработок непосредственно на объекте.
Стандартные панели удобны для прямоугольных площадок с регулярной сеткой опор. На промышленном объекте геометрия обычно сложнее: настил должен обходить колонны, трубопроводы, воздуховоды, кабельные трассы, оборудование и элементы ограждений. Если не учесть эти особенности до производства, монтажной бригаде придётся подрезать и усиливать готовые изделия на месте.
Когда требуется нестандартный сварной настил
Нестандартным можно считать настил, геометрия или комплектация которого определяется конкретной площадкой. Это не обязательно панель сложной формы. Даже прямоугольное изделие становится индивидуальным, если оно имеет особый размер, нестандартный вырез, усиленное обрамление или определённое положение на монтажной схеме.
Изготовление по проекту требуется, когда на объекте присутствуют:
- площадки сложной или криволинейной конфигурации;
- колонны и вертикальные связи внутри контура;
- проходящие через настил трубы и кабельные вводы;
- съёмные участки для обслуживания оборудования;
- разные пролёты и нагрузки в пределах одной площадки;
- ступени, переходы и площадки на нескольких отметках;
- требования к поэтапной поставке и монтажу.
В таких случаях использование только типовых панелей может увеличить количество стыков и отходов. Нестандартная раскладка позволяет согласовать размеры изделий с опорной конструкцией и расположением инженерных систем.
Какие данные нужны для разработки КМД
Чертежи КМ и архитектурные планы
Исходной базой служат чертежи металлических конструкций, на которых показаны оси, отметки, балки, швеллеры, уголки, колонны и другие опоры. Предпочтительно передавать материалы в формате DWG, дополняя их контрольной PDF-версией.
Если опорная конструкция уже смонтирована, проектные данные необходимо сопоставить с фактическими размерами. На стройплощадке возможны отклонения, изменения положения оборудования и перенос коммуникаций. Неактуальная модель может привести к тому, что правильно изготовленная по чертежу панель не подойдёт к реальному участку.
Расчётные нагрузки и условия эксплуатации
Производителю передают сведения о равномерных и сосредоточенных нагрузках, пролётах между опорами, перемещении персонала и оборудования. Также указывают наличие влаги, атмосферное воздействие, необходимость противоскольжения и требования к антикоррозионной защите.
Параметры несущей полосы и размер ячейки выбираются не по внешнему виду, а по расчётной схеме. Для предварительной оценки могут использоваться технические таблицы нагрузок.
Как разрабатывается монтажная раскладка
Площадка разбивается на отдельные панели с учётом опор, технологичности производства, транспортировки и удобства монтажа. Каждому изделию присваивается обозначение, которое затем переносится в спецификацию и на маркировку.
На монтажной раскладке необходимо показать:
- общий контур площадки и основные оси;
- границы и размеры каждой панели;
- положение опорных элементов;
- направление несущих полос;
- форму и координаты вырезов;
- виды обрамления по краям;
- съёмные секции и монтажные проёмы;
- места и типы крепления;
- марки панелей и последовательность укладки.
Почему важно направление несущих полос
Несущие полосы должны перекрывать расчётный пролёт и опираться концами на элементы каркаса. Связующие прутки объединяют полосы, но не заменяют их в работе на изгиб. Поэтому направление несущих элементов обозначают на каждой панели, а не только на общей схеме.
Если направление не указано, внешне симметричную решётку можно развернуть при монтаже на 90 градусов. В результате фактическая схема передачи нагрузки перестанет соответствовать расчётной.
Проектирование вырезов и обрамлений
Вырезы необходимы для обхода колонн, труб, опор оборудования и других элементов. На чертеже задают их ширину, длину, форму и привязку к краям панели. Формулировки «вырез по месту» или «обойти трубу» для производства недостаточны.
Монтажные зазоры
Между настилом и коммуникацией предусматривается зазор, величина которого определяется проектом и условиями монтажа. Слишком маленький зазор может помешать установке панели при фактическом смещении трубы. Чрезмерный зазор создаёт опасный проём и может потребовать дополнительного ограждения.
Обрамление кромок
После выполнения крупного выреза или формирования края панели может потребоваться обрамление. Оно закрывает торцы несущих полос, сохраняет геометрию изделия и помогает передавать нагрузку в зоне проёма.
Необходимость и тип обрамления определяются индивидуально. Учитываются размер выреза, положение относительно опоры, оставшаяся ширина панели и требования к безопасности. Решение должно быть обозначено в КМД до запуска изделия в производство.
От согласования чертежей до изготовления
После подготовки раскладки заказчик, проектировщик и производитель согласовывают комплект документации. До начала производства необходимо проверить не только размеры, но и количество панелей, марки, покрытие, направление несущих полос и соответствие спецификации чертежам.
| Этап | Что проверяется | Результат |
|---|---|---|
| Получение исходных данных | Чертежи КМ, размеры, нагрузки и условия эксплуатации | Полный комплект информации для проектирования |
| Разработка раскладки | Границы панелей, опоры, пролёты и направление полос | Монтажная схема площадки |
| Проработка узлов | Вырезы, обрамления, крепления и съёмные секции | Готовые рабочие чертежи |
| Согласование | Размеры, марки, количество и спецификация | Разрешение на запуск производства |
| Изготовление | Геометрия, сварные соединения и комплектность | Панели, соответствующие документации |
| Маркировка и упаковка | Соответствие изделий монтажной схеме | Комплект, подготовленный к отгрузке и монтажу |

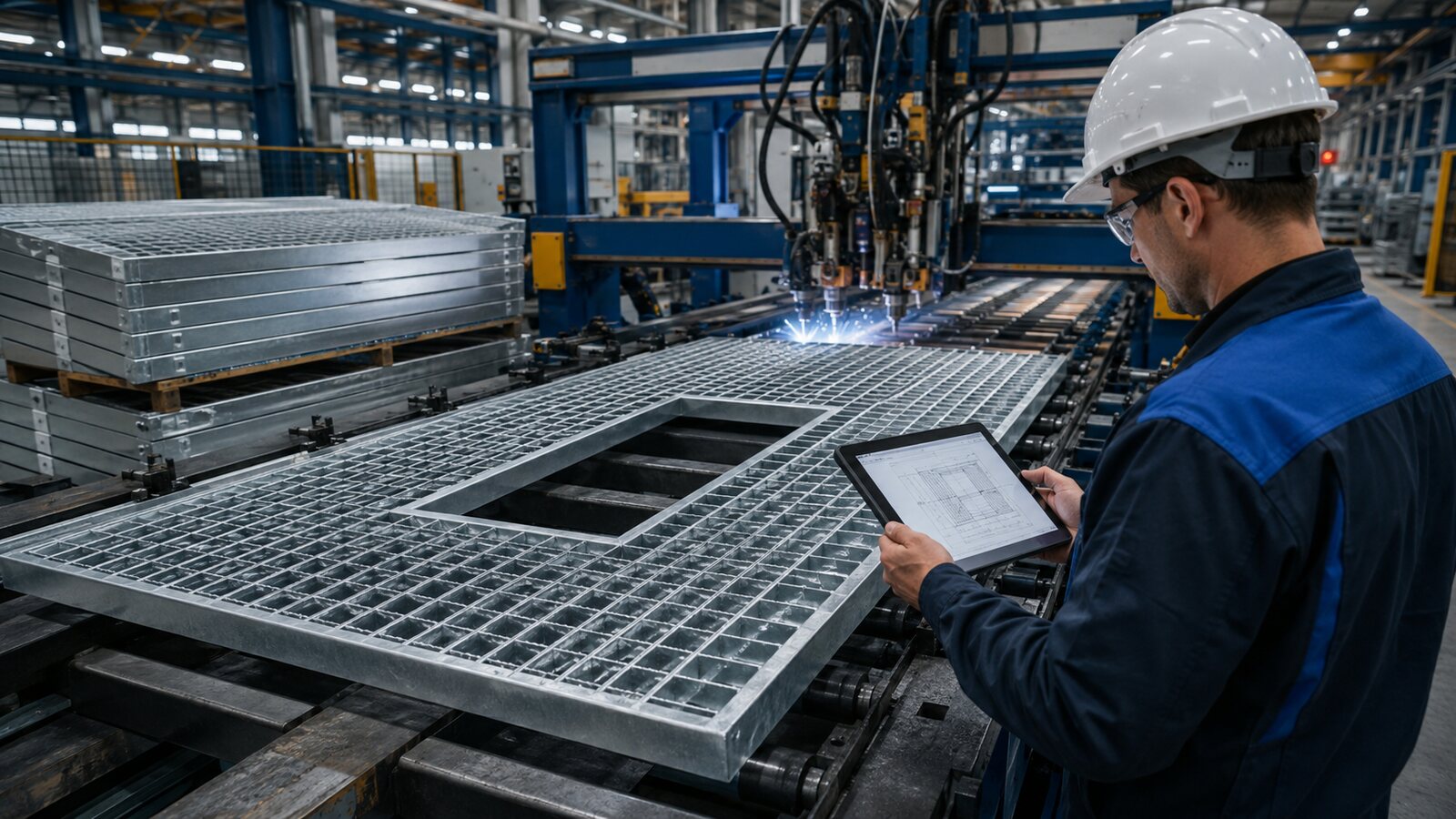

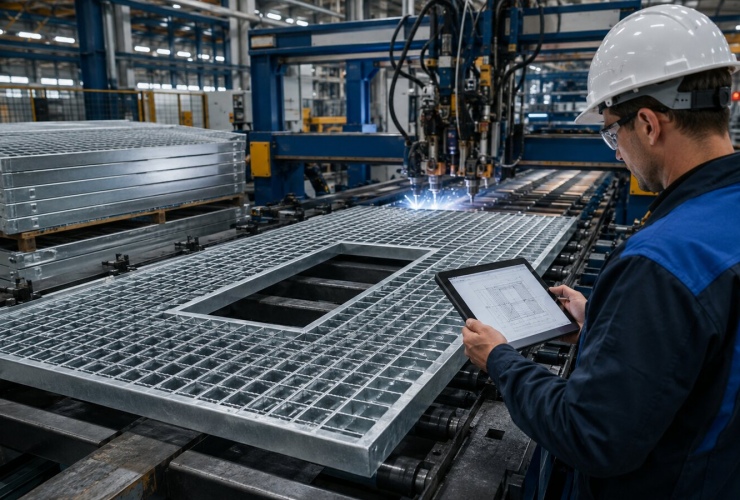

Сварной настил формируется из несущих полос и связующих прутков методом кузнечно-прессовой сварки. После изготовления панели обрезают по заданной геометрии, выполняют предусмотренные вырезы и обрамления, проверяют размеры и при необходимости направляют на горячее цинкование.
Последовательность операций важно определить заранее. Например, доработка уже оцинкованной панели на объекте повреждает защитное покрытие на кромках. Если геометрия известна до производства, резка и сварка выполняются до цинкования, а защитный слой наносится на готовое изделие.
Маркировка и комплектация для монтажа
На крупной площадке могут использоваться десятки или сотни внешне похожих панелей. Без маркировки монтажники вынуждены измерять каждое изделие и подбирать его положение вручную. Это увеличивает продолжительность работ и риск пересортировки.
Марка панели должна совпадать с обозначением на раскладке и в спецификации. Её наносят способом, который позволяет сохранить идентификацию после производства, обработки и транспортировки.
Для поэтапного монтажа изделия рекомендуется группировать по площадкам, этажам или осям. В упаковочном листе указывают содержащиеся в пакете марки. Тогда монтажная бригада получает именно тот комплект, который нужен на текущем участке.
Типовой пример
Инженерная площадка имеет прямоугольный контур, но внутри расположены две колонны, трубопровод и съёмный люк. При заказе только по общей площади все обходы пришлось бы выполнять на объекте. В КМД площадку можно заранее разделить на панели, разместить стыки над опорами, сформировать вырезы и выделить съёмную секцию отдельной маркой.
В результате на монтаж поступает готовый комплект: панели раскладываются по схеме, а объём подрезки и сварочных работ на объекте сокращается.
Что проверить перед приёмкой комплекта
До отгрузки или непосредственно при получении рекомендуется проверить:
- соответствие количества панелей спецификации;
- наличие и читаемость маркировки;
- основные габаритные размеры изделий;
- расположение и форму вырезов;
- наличие предусмотренных обрамлений;
- направление несущих полос;
- состояние сварных соединений и покрытия;
- комплектность креплений и документации;
- соответствие упаковок очередности монтажа.
Обнаруженное до начала монтажа расхождение исправить проще, чем после распределения панелей по площадке. Поэтому критерии приёмки желательно включать в техническое задание и договор поставки.
Заказывайте нестандартный настил вместе с разработкой КМД
Чертежи КМД позволяют согласовать геометрию, нагрузки и последовательность монтажа до начала изготовления. Заказчик получает не набор решёток, которые нужно подгонять на объекте, а комплект промаркированных панелей, связанный с конкретной монтажной схемой.
Компания «Решнастил» выполняет проектирование и разработку КМД, производит стандартный и нестандартный сварной настил, выполняет вырезы, обрамления, маркировку и подготовку изделий к поэтапному монтажу.
