Как проверить сварной настил при приёмке: геометрия, сварные соединения, цинковое покрытие и документы

Что проверить до передачи сварного настила в монтаж

Кратко: при приёмке сварного настила необходимо проверить количество и маркировку панелей, основные размеры, направление несущих полос, расположение вырезов, состояние сварных соединений и защитного покрытия. Результаты контроля сопоставляют с чертежами КМД, спецификацией и документами поставки. Обнаружить несоответствие на складе проще и дешевле, чем после распределения панелей по площадке.

Приёмка решетчатого настила нередко ограничивается подсчётом упаковок и визуальным осмотром верхней панели. Такой подход не позволяет обнаружить пересортировку, неправильные вырезы или повреждения покрытия внутри пакета. Если проблема выявляется во время монтажа, работы приходится приостанавливать, а уже разнесённые по объекту изделия — повторно сортировать.

Входной контроль должен быть организован так, чтобы подтвердить соответствие поставки проекту до начала укладки.

Какие документы подготовить для проверки

Приёмку проводят не по общему впечатлению от изделий, а по согласованным требованиям. До вскрытия упаковок необходимо подготовить:

• договор и техническое задание;
• спецификацию поставки;
• монтажную раскладку и чертежи КМД;
• упаковочные листы;
• требования к материалу и защитному покрытию;
• перечень креплений и дополнительных элементов;
• сопроводительные документы производителя.

В документации должны быть однозначно определены тип настила, размер ячейки, параметры несущей полосы, габариты панелей, наличие вырезов, обрамлений и противоскольжения. Если критерии приёмки заранее не согласованы, оценка спорных участков становится субъективной.

Для нестандартных изделий основным документом служит монтажная раскладка. Марка на панели должна соответствовать обозначению на чертеже и позиции в спецификации.

Проверка количества, комплектности и маркировки

Сначала проверяют упаковки

Количество мест сопоставляют с транспортными и упаковочными документами. Осматривают состояние упаковки, обвязки и поддонов. Следы смещения, ударов или деформации пакета могут указывать на повреждения при транспортировке.

Если поставка разделена по этажам, осям или очередям монтажа, проверяют правильность такого распределения. Вскрывать все пакеты одновременно не всегда удобно: после проверки их будет сложнее вернуть к предусмотренной последовательности монтажа.

Затем сверяют марки панелей

Маркировка должна быть читаемой и совпадать с ведомостью. Особое внимание уделяют изделиям одинакового размера, но с разным расположением вырезов или направлением несущих полос. Внешне такие панели похожи, однако не являются взаимозаменяемыми.

Если часть обозначений отсутствует, панели необходимо идентифицировать по размерам и чертежам до передачи монтажной бригаде. Использование временных обозначений следует зафиксировать в ведомости.

Как проверить геометрию сварного настила

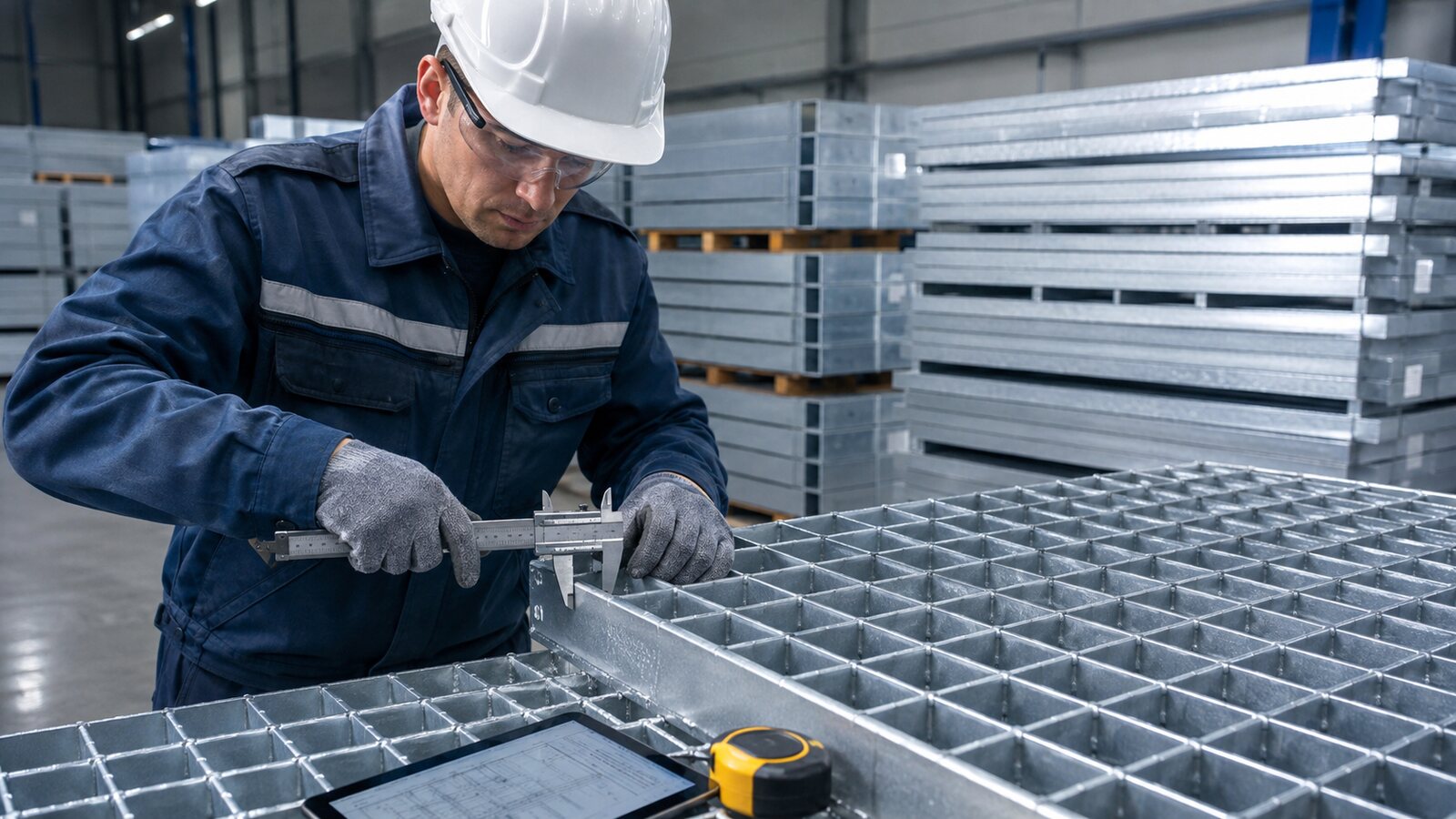

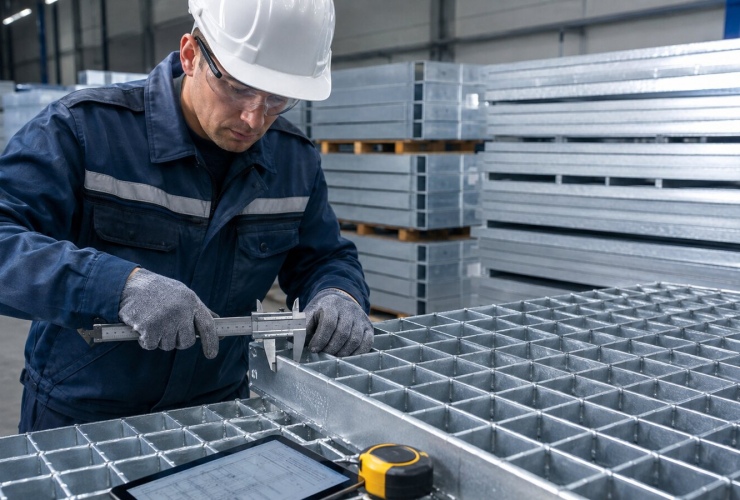

Геометрический контроль начинают с основных габаритов. Измеряют длину и ширину панели, проверяют диагонали, форму углов и отсутствие заметного коробления. Для нестандартного изделия дополнительно контролируют положение вырезов и обрамлений.

Направление несущих полос

На монтажной схеме должно быть показано, в каком направлении несущие полосы перекрывают пролёт. Они должны опираться концами на балки, швеллеры, уголки или другие предусмотренные элементы каркаса.

Размер панели сам по себе не позволяет определить направление её работы. Если несущие полосы расположены неправильно, нагрузка будет передаваться на конструкцию не по расчётной схеме.

Размеры вырезов и монтажные зазоры

Проверяют форму, габариты и координаты вырезов относительно краёв панели. Необходимо убедиться, что после монтажа будет обеспечен предусмотренный зазор вокруг трубы, колонны или кабельного ввода.

Слишком маленький вырез помешает установить панель, а чрезмерный может создать опасный проём. Если по контуру предусмотрено обрамление, проверяют его наличие и непрерывность.

Плоскостность панели

Настил должен устойчиво располагаться на ровной контрольной поверхности без выраженного качания. Незначительные отклонения оценивают по требованиям проекта и нормативной документации, указанной в договоре. Не следует самостоятельно назначать допустимые значения, если они не закреплены в документах поставки.

Контроль сварных соединений

Сварной решетчатый настил состоит из несущих полос и связующих прутков, соединённых в точках пересечения. При визуальном контроле оценивают равномерность расположения элементов и отсутствие очевидных дефектов.

Следует обратить внимание на:

• пропущенные или разрушенные соединения;
• отделение связующего прутка от несущей полосы;
• трещины в зоне соединения;
• выраженные деформации несущих полос;
• острые выступы и необработанные кромки;
• следы не предусмотренной проектом доработки;
• повреждения обрамляющих элементов.

Один обнаруженный дефект не следует автоматически распространять на всю партию. Необходимо зафиксировать его положение, марку панели и количество подобных случаев, после чего согласовать с производителем объём дополнительного контроля.

Если проект предусматривает повышенные нагрузки или особые условия эксплуатации, перечень проверок может включать испытания. Информация о подходах к контролю представлена в разделе «Испытание настила».

Оценка цинкового покрытия

Горячее цинкование защищает сталь от коррозии, поэтому при приёмке важно оценить не только внешний вид, но и сохранность покрытия на рабочих участках. Поверхность может иметь естественные различия оттенка и рисунка кристаллизации — сами по себе они не всегда означают снижение защитных свойств.

Поводом для дополнительной проверки являются:

• участки оголённого металла;
• повреждения после удара или волочения панелей;
• следы резки и сварки после нанесения покрытия;
• острые наплывы, мешающие безопасному монтажу;
• непокрытые труднодоступные участки;
• повреждения на кромках вырезов и обрамлений.

Толщину покрытия проверяют подходящим измерительным прибором в точках, предусмотренных программой контроля. Требуемые значения и порядок измерений должны соответствовать документации заказа.

Если повреждение допускает локальное восстановление, способ ремонта необходимо согласовать с производителем или проектировщиком. Самовольное окрашивание дефектного участка может скрыть проблему, но не подтвердит восстановление требуемой защиты.

Проверка креплений и дополнительных элементов

Комплекты креплений сверяют по типу, количеству и совместимости с размером ячейки. Для разных конструкций применяются различные скобы, прижимные планки, болты, саморезы и другие элементы.

При проверке необходимо убедиться, что:

• крепёж соответствует спецификации;
• его размеры подходят к выбранному настилу и опорам;
• количество рассчитано на все панели;
• защитное покрытие креплений соответствует условиям эксплуатации;
• элементы не имеют повреждённой резьбы и деформаций.

Подробные варианты фиксации представлены в разделах «Крепеж» и «Крепление настила».

Как фиксировать обнаруженные несоответствия

Результаты приёмки желательно оформлять в виде ведомости или акта. Устное сообщение «часть панелей не подходит» не позволяет быстро определить причину и согласовать решение.

Фотографии выполняют так, чтобы было видно место дефекта, марку панели и измерительный инструмент. Для повреждений покрытия полезны общий снимок изделия и отдельный крупный план.

До получения решения спорные панели отделяют от принятого комплекта и не передают в монтаж. Это предотвращает случайную установку изделия, которое должно быть заменено или доработано.

Контрольный список для приёмочной комиссии

Перед подписанием документов проверьте:

1. количество упаковок и панелей;
2. соответствие маркировки монтажной раскладке;
3. габариты и диагонали контрольных изделий;
4. направление несущих полос;
5. размеры и положение вырезов;
6. наличие предусмотренных обрамлений;
7. состояние сварных соединений;
8. целостность цинкового покрытия;
9. комплектность креплений;
10. наличие сопроводительных документов;
11. правильность распределения панелей по очередям монтажа.

Объём выборочного контроля определяется требованиями проекта, договора и принятой на объекте процедурой качества. Для ответственных и нестандартных площадок целесообразно увеличить количество проверяемых изделий.

Проводите приёмку до распределения панелей по объекту

Грамотный входной контроль позволяет подтвердить комплектность поставки, выявить повреждения после транспортировки и сопоставить изделия с монтажной схемой. Проверка особенно важна для нестандартных панелей, которые невозможно заменить соседними без изменения раскладки.

Если настил изготовлен по индивидуальной геометрии, приёмку удобно проводить с использованием согласованных чертежей КМД. Это помогает быстро определить, к какому участку относится изделие и какие параметры необходимо контролировать перед монтажом.
